ここでは，Arduinoでスイッチが押されたかどうかを読み取らせることを考えます。実体配線図は以下の通りです。
ブレッドボード上にあるタクトスイッチを押すと，LEDが光るようにします。

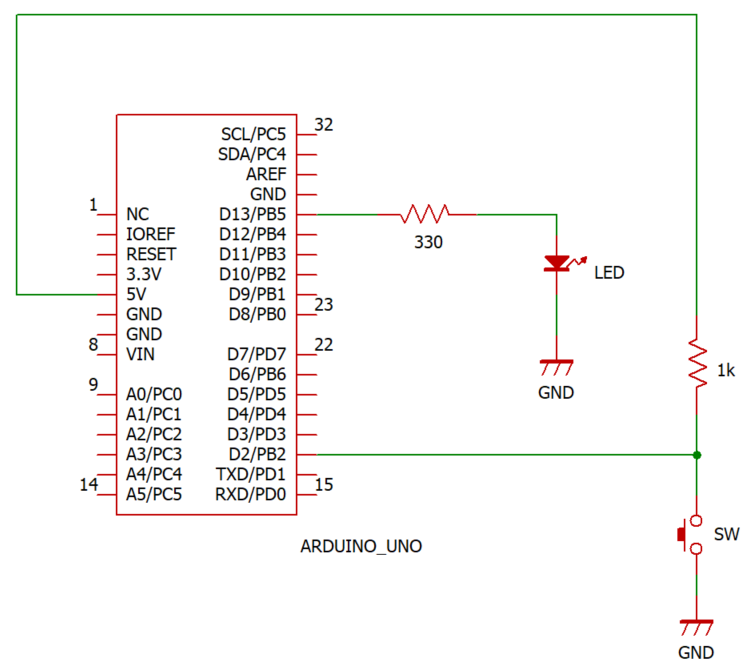

回路図を以下に示します。
２番ピンにスイッチがつながっています。スイッチがOFFのときは5V端子からの電圧5Vが２番ピンに印加されます。スイッチがONのときは0Vが印加されます。
13番ピンにはLEDが接続されています。13番ピンがHIGHのときにLEDが点灯します。
次は，プログラムを見ていきましょう。
まず，２行目で13番ピンを出力端子にしています。
次に，６～８行目で，もし２番端子の値が0V（LOW）ならば13番ピンをHIGHの状態にします。すなわち，スイッチが押されたらLEDを点灯するという動作をさせます。
さらに，９～11行目では，それ以外のとき13番ピンをLOWの状態にします。すなわち，LEDを消灯させます。
動作結果を以下に示します！
