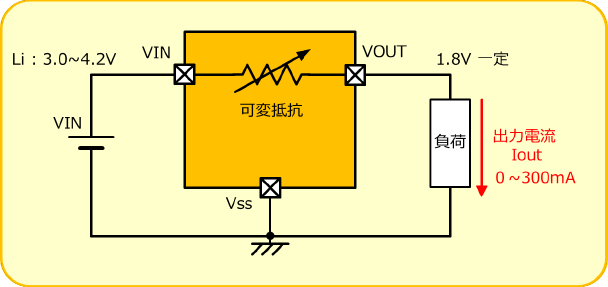

突然ですが，この図は電圧レギュレータの概要図です。ここでは，３端子型電圧レギュレータを考えます。まず，Vssは基準電圧です。図の場合はGNDに接続して0Vになっています。次に，VINは入力電圧になります。図の場合はここにリチウムバッテリが接続されています。最後に，VOUTは出力電圧を示します。図の場合は一定の電圧1.8Ｖが出力されます。一定です。ここがミソですが，例えばリチウム電池の電圧が3.0V～4.2Vの間で変動しても必ず1.8Vが出力されるのです。便利ですねー。
この性質を利用して，9Vの乾電池を入力とし，5V一定を出力する回路を考えてみましょう。乾電池の電圧が変動しても一定の電圧を出力する回路です。
回路図は，以下のようになります。これをブレッドボード上に組み立ててみます。
ブレッドボード上に回路を再現したのが，以下の写真です。

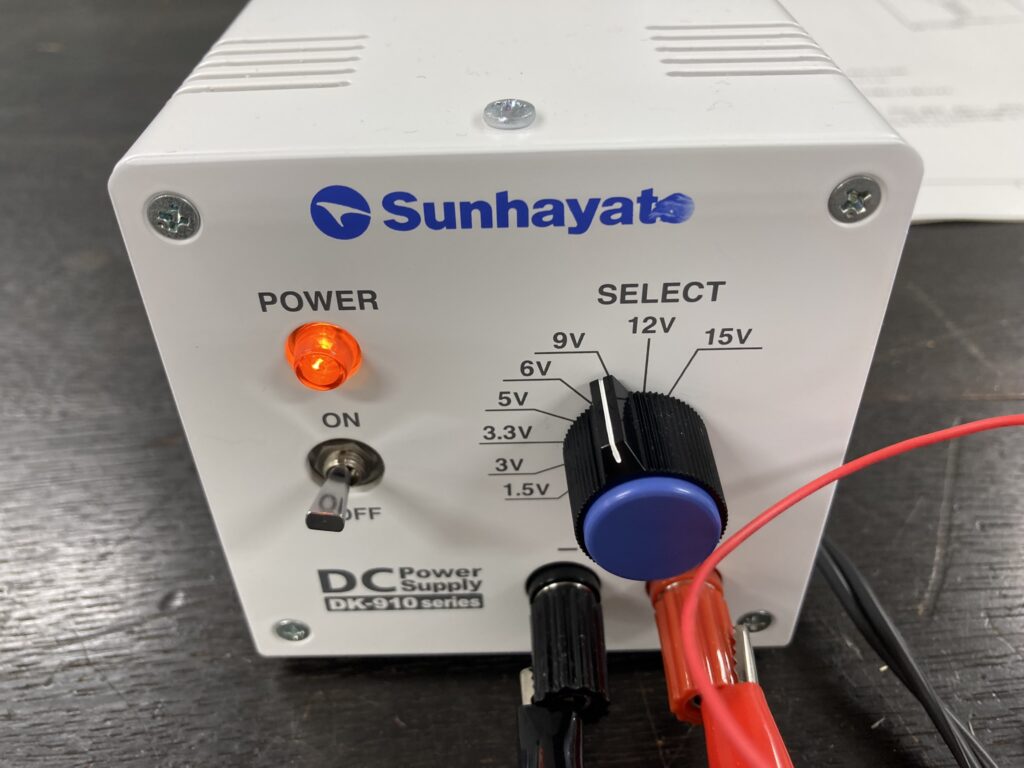

負荷としてLEDを接続しました。３端子レギュレータは78L05です。データシートを参照して，端子を間違えないようにしてください。入力に安定化電源から９V，出力にデジタルテスターをつなぎ，実験しました。その結果が，以下の写真です。
入力に９Vを加えた結果，出力が５V出ていることがわかります。なお，入力を12Vおよび15Vに変化させても，出力は5Vのままでした！
