UIAPduinoのアナログ入力（CdSセルとLED）

はじめに

　ここでは、CdSセルの出力値をUIAPduinoにアナログで入力し、⑴その値に応じてLEDの点滅速度を変化させる、⑵その値に応じてLEDの明るさを変化させる、ことに挑戦します。

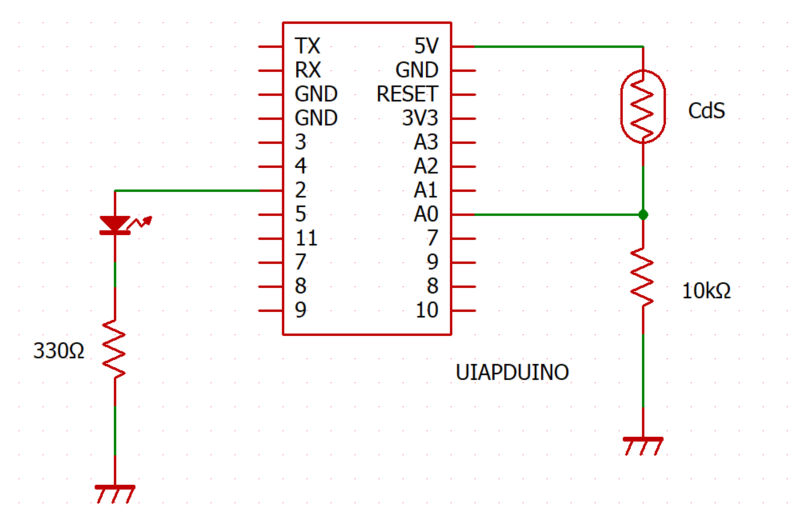

回路図　⑴と⑵に共通

　回路図は以下のようになります。

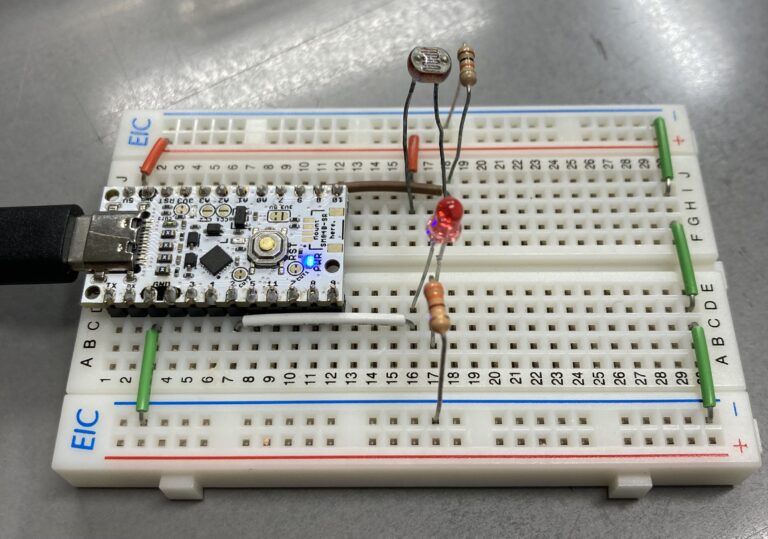

　実際の配線の様子は、以下のようになります。

スケッチ　⑴LEDの点滅速度の制御

　スケッチは、以下のようになります。

// アナログ入力の値に応じてLEDの点滅レートが変化

const int LED = 2; // LEDがつながっているピン
int val = 0;       // センサーからの値を記憶する変数

void setup() {
  pinMode(LED, OUTPUT); // LEDのピンを出力に設定
}

void loop() {
  val = analogRead(0); // センサーから値を読み込む

  digitalWrite(LED, HIGH); // LEDをオン
  delay(val);              // valの間、プログラムを停止

  digitalWrite(LED, LOW); // LEDをオフ
  delay(val);              // valの間、プログラムを停止
}

動作確認　⑴LEDの点滅速度の制御

　動作の様子を、以下の動画で示します。

スケッチ　⑵LEDの明るさの制御

おわりに

　UIAPduinoでも、アナログ入力を使えることがわかりました。

　おさらい
　　１．UIAPduinoとパソコンをつなぐときはリセットボタンを押しながら
　　２．プログラム転送後、実行するためには、リセットボタンを押す
