可変抵抗の変化を読み取る

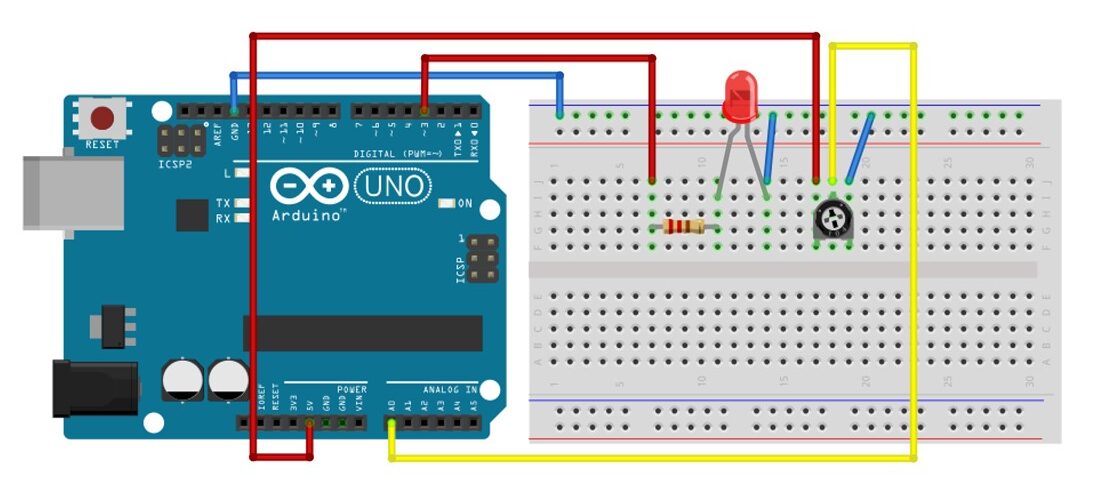

　ここでは，可変抵抗の変化を読み取って，LEDの明るさを制御する方法について考えます。以下は，実体配線図です。

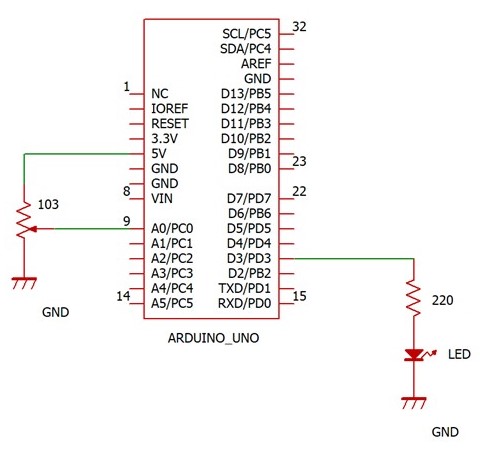

　回路図は右のようになります。

　入力端子はA0端子になります。5Vの電圧を可変抵抗で分圧して得た電圧をA0端子にアナログ量として入力します。

　出力端子は３番ピンになります。３番ピンからアナログ電圧を発生させて，LEDの明るさを段階的に変化させます。

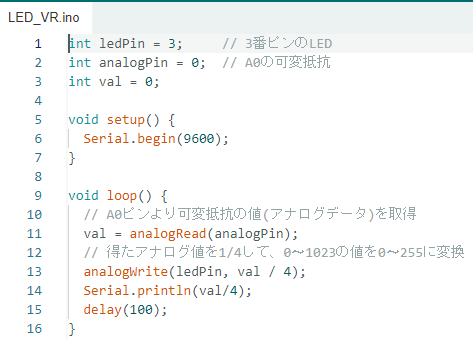

　では，プログラムを以下に示します。

　まず，定数を設定します。ledPinはLEDを接続するピン番号を示します。analogPinは可変抵抗で得られた電圧を印加するピン番号です。valはanalogPinで読み取った値を示します。

　６行目では，ledPinから出力される値をモニタリングしたいので，その設定をしています。

　11行目は，analogPin，すなわちA0端子から読み取った値をvalに代入しています。この値は0～1023の1024段階の値は格納されます。

　13行目では，valの値を4で割った値をledpin，すなわち３番端子に出力します。これによって，valの値に応じてLEDの明るさが変化するわけです。ただし，analogWriteの出力値は0～255の256段階の値になりますので，４で割っています。

　14行目は，シリアルモニタへval/4の値を表示する命令です。

　15行目は，100msec=0.1secだけ動作を停止させています。
